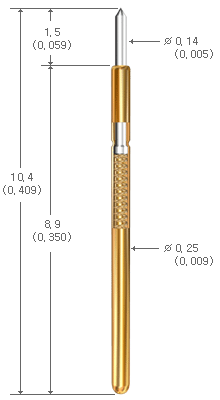

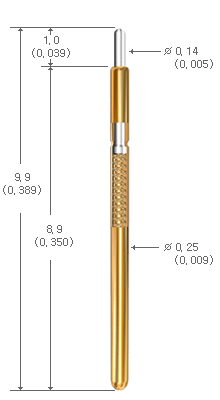

N25 series
0.45(0.018) Test Center
　 　 　
　
　
　
　
　
　
　
　
　
　
　
　
Spring Contact Probe Specification
＝ ELECTRICAL (Static Conditions) ＝ MATERIAL and FINISHES
  Current ratung: 1 amp
　 Continuity resistance: 50 mз
　 Plunger : SK
　
　 Rhodium plated over nickel
　 　
　 Barrel : Brass
　
　 Gold plated(ID, and OD) over nickel
　 　
　 Spring : Music wire or Stainless wire
　
　 Gold plated over nickel

SPRING FORCE
Preload
2/3 Travel
Full Travel
grams (‐ 20%)
10
20
25(1.0st)
7
15
20(1.5st)
　
　
　 　 　
　
Receptacles Specification
　
＝ Recommended diameter of drill : 0.4 (0.016)
　
＝ Material & plated finishes
　 Receptacle : Brass
　
　 Gold plated(ID,and OD) over nickel
　
　
　

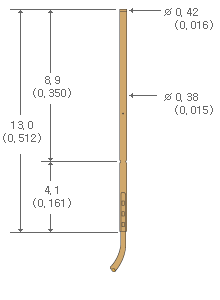

　 N25WCS
